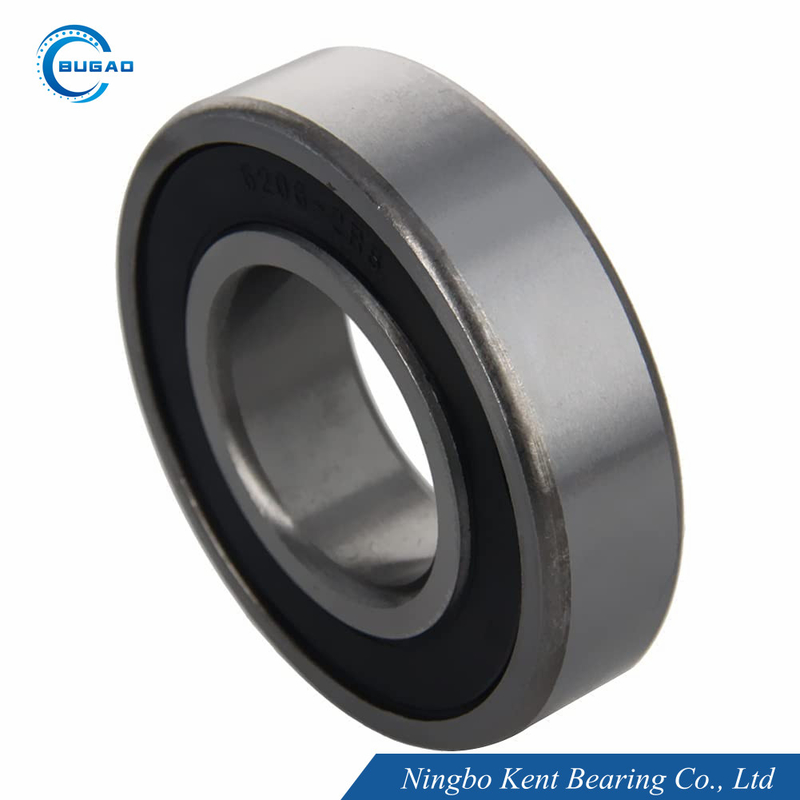

ABEC 5 6001-ZZ 베어링 저소음 6002-2RS 베어링 P5 비동기 모터용

Name: ABEC 5 6001-ZZ 베어링 저소음 6002-2RS 베어링 P5 비동기 모터용
Brand: Ningbo Kent Bearing Co., Ltd
SKU: 6001zz, 6001 2RS, 6002-2R
Availability: InStock

브랜드 이름:	BUGAO
모델 번호:	6001zz, 6001 2RS, 6002-2R
MOQ:	1,000 PC
가격:	협상 가능
배달 시간:	20 내지 30 일
지불 조건:	T/T,D/P,Western Union

자세한 정보

제품 설명

자세한 정보

원래 장소:

닝보, 중국

인증:

ISO 9001:2015

베어링 이름:

60012RS 베어링

베어링 재료:

베어링 스틸, 스테인레스 스틸, 세라믹 등

베어링의 정밀도:

P0, P6, P5, P4

생명 을 가져오는 것:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

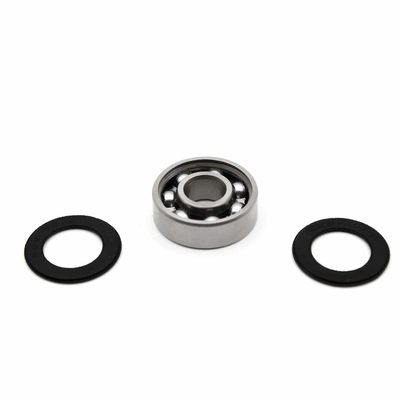

베어링의 물개 및 셰일드:

Open, Z, ZZ, RZ, 2RZ, RS, 2RS

베어링의 소음 수준:

Z1V1, Z2V2, Z3V3, Z4V4

베어링의 허가:

C2, C0, C3, C4

OEM 서비스:

커스터마이징을 환영했습니다

포장 세부 사항:

단일 포장, 산업/튜브 포장, 맞춤형 포장

공급 능력:

연간 30,000,000 PC

강조하다:

ABEC 5 6001ZZ 로저

6001ZZ 소음도 낮다

6002 2RS 로저 P5

제품 설명

비동기 모터를 위한 6001ZZ, 6001 2RS, 6002-2RS P5 고속 저잡음을 베어링 산업용 전동기

6001 베어링과 6002 베어링은 뛰어난 성능과 신뢰성으로 인해 산업용 모터, 특히 비동기 모터에 널리 사용됩니다. 이러한 모터 베어링은 고속 회전과 상당한 반경방향 하중을 처리하도록 설계되어 산업 응용 분야의 까다로운 조건에 이상적입니다. 컴팩트한 크기의 6001 베어링은 공간이 제한되어 있지만 높은 정밀도가 요구되는 소형 모터에 자주 사용됩니다. 반면, 직경이 약간 더 큰 6002 베어링은 향상된 부하 용량과 내구성을 제공하므로 더 무거운 하중에서 작동하는 대형 모터에 적합합니다.

비동기식 모터에서 6001 및 6002 베어링은 마찰과 에너지 손실을 줄여 효율성을 향상시키고 서비스 수명을 연장합니다. 견고한 구조로 인해 열악한 환경에서도 최소한의 유지 관리와 안정적인 작동이 보장됩니다. 또한 이러한 베어링은 비동기 모터의 원활한 작동을 유지하는 데 중요한 진동과 소음을 최소화하도록 설계되었습니다. 전반적으로 6001 및 6002 베어링은 산업용 모터의 필수 구성 요소로서 비동기 모터 응용 분야에서 탁월한 성능, 내구성 및 효율성을 제공합니다.

산업용 전기 모터의 기술 매개변수(비동기 모터)볼 베어링:

6000 시리즈

기초적인 베어링 아니요.	지루한		외경 D		폭W		반경 r		기본하중 등급 KN		최대 실행 아웃 속도		무게 kg/개
									기본하중 등급 KN		최대 실행 아웃 속도
									동적	공전	유지	기름
									동적	공전	유지	기름
	mm	인치	mm	인치	mm	인치	mm	인치	기음	기음_영형	r/분	r/분
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116

사용자 정의산업용 전기 모터:

방패에 브랜드(로고, 삽화)를 인쇄하거나 방패에 브랜드를 레이저로 조각할 수 있습니다.
우리는 귀하의 디자인에 따라 포장을 맞춤화할 수 있습니다.
모든 저작권은 고객이 소유하며 어떠한 정보도 공개하지 않겠다고 약속했습니다.

포장 옵션 산업용 전기 모터

깊은 홈 볼 베어링은 일반적으로 두 가지 포장 옵션으로 제공됩니다.
- 단일 포장: 각 베어링을 개별 포장하여 보호 및 취급 용이성을 보장합니다.
- 산업용 포장: 대량으로 대량포장이 가능하여 산업용으로 적합하며, 경제성이 뛰어납니다.
- 또한 제조업체에서는 종종 승인합니다.맞춤 포장특정 고객 요구 사항을 충족하기 위한 요청.

볼베어링의 기타 기술 데이터

ABEC 5 6001-ZZ 베어링 저소음 6002-2RS 베어링 P5 비동기 모터용 1

ABEC-1 공차 등급 ABEC-1(P0)

내부 링									허용오차(um/s)
dmm		Δdmp		9	Vdp²)0,1 직경 시리즈	2,3,4	Vdmp	기아	ΔB		VBS
dmm		Δdmp		9	Vdp²)0,1 직경 시리즈	2,3,4	Vdmp	기아	ΔB		VBS
~ 위에	포함	높은	낮은	최대			최대	최대	높은	낮은	최대
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

외부 링									허용오차(um/s)
Dmm		Δdmp		VDp²)⁴) 개방형 베어링 직경 시리즈			캡이 있는 베어링²)³)	Vdmp	기아	ΔB		VBS
Dmm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	기아	ΔB		VBS
~ 위에	포함	높은	낮은	최대				최대	최대	높은	낮은	최대
1)2.5	6	0	-8	10	8	6	10	6	15	동일한 베어링 내륜의 ΔBs 및 VBs와 동일
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3공차 등급ABEC-3(P6)

내부 링									허용오차(um/s)
dmm		Δdmp		9	Vdp²)0,1 직경 시리즈	2,3,4	Vdmp	기아	ΔB		VBS
dmm		Δdmp		9	Vdp²)0,1 직경 시리즈	2,3,4	Vdmp	기아	ΔB		VBS
~ 위에	포함	높은	낮은	최대			최대	최대	높은	낮은	최대
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

외부 링									허용오차(um/s)
Dmm		Δdmp		VDp²)⁴) 개방형 베어링 직경 시리즈			캡이 있는 베어링²)³)	Vdmp	기아	ΔB		VBS
Dmm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	기아	ΔB		VBS
~ 위에	포함	높은	낮은	최대				최대	최대	높은	낮은	최대
1)2.5	6	0	-7	9	7	5	9	5	8	동일한 베어링 내륜의 ΔBs 및 VBs와 동일
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5공차 등급ABEC-5 (P5)

내부 링									허용오차(um/s)
dmm		Δdmp		Vdp²)직경 시리즈		Vdmp	기아	SD	누나³⁾	ΔB	VBS
dmm		Δdmp		9	0,1,2,3,4	Vdmp	기아	SD	누나³⁾	ΔB	VBS
~ 위에	포함	높은	낮은	최대		3	최대	최대	최대	높은	낮은	최대
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

외부 링									허용오차(um/s)
Dmm		Δdmp		Vdp²)직경 시리즈		Vdmp	기아	SD⁴⁾SD1⁵⁾	바다⁴⁾⁵⁾	ΔB		VBS
Dmm		Δdmp		9	0,1,2,3,4	Vdmp	기아	SD⁴⁾SD1⁵⁾	바다⁴⁾⁵⁾	ΔB		VBS
~ 위에	포함	높은	낮은	최대			최대	최대	최대	높은	낮은	최대
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7공차 등급ABEC-7(P4)

내부 링												허용오차(um/s)
dmm		Δdmp		Δds		Vdp²)직경 시리즈		Vdmp	기아	SD	시아	ΔB		VBS
dmm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	기아	SD	시아	ΔB		VBS
~ 위에	포함	높은	낮은	높은	낮은	최대		최대	최대	최대	최대	높은	낮은	낮은	최대
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

외부 링												허용오차(um/s)
Dmm		Δdmp		Δds		Vdp²)직경 시리즈		Vdmp	기아	SD	시아	ΔB		VBS
Dmm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	기아	SD	시아	ΔB		VBS
~ 위에	포함	높은	낮은	높은	낮은	최대		최대	최대	최대	최대	높은	낮은	최대
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	동일한 베어링 내륜의 ΔBs 및 VBs와 동일		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

단일 베어링의 진동에 대한 공차 데이터

디	다섯			V1			V2			V3			V4
mm	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

단일 베어링의 최대 진동 가속도

디	직경 시리즈(0)				직경 시리즈(2)					직경 시리즈(3)
mm	지	Z1	Z2	Z3	지	Z1	Z2	Z3	Z4	지	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

태그:

제품 세부 정보

집 상품

전기 모터 베어링

ABEC 5 6001-ZZ 베어링 저소음 6002-2RS 베어링 P5 비동기 모터용

모든 범주

ABEC 5 6001-ZZ 베어링 저소음 6002-2RS 베어링 P5 비동기 모터용

브랜드 이름:	BUGAO
모델 번호:	6001zz, 6001 2RS, 6002-2R
MOQ:	1,000 PC
가격:	협상 가능
포장에 대한 세부 사항:	단일 포장, 산업/튜브 포장, 맞춤형 포장
지불 조건:	T/T,D/P,Western Union

자세한 정보

제품 설명

자세한 정보

원래 장소:

닝보, 중국

브랜드 이름:

BUGAO

인증:

ISO 9001:2015

모델 번호:

6001zz, 6001 2RS, 6002-2R

베어링 이름:

60012RS 베어링

베어링 재료:

베어링 스틸, 스테인레스 스틸, 세라믹 등

베어링의 정밀도:

P0, P6, P5, P4

생명 을 가져오는 것:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

베어링의 물개 및 셰일드:

Open, Z, ZZ, RZ, 2RZ, RS, 2RS

베어링의 소음 수준:

Z1V1, Z2V2, Z3V3, Z4V4

베어링의 허가:

C2, C0, C3, C4

OEM 서비스:

커스터마이징을 환영했습니다

최소 주문 수량:

1,000 PC

가격:

협상 가능

포장 세부 사항:

단일 포장, 산업/튜브 포장, 맞춤형 포장

배달 시간:

20 내지 30 일

지불 조건:

T/T,D/P,Western Union

공급 능력:

연간 30,000,000 PC

강조하다:

ABEC 5 6001ZZ 로저

6001ZZ 소음도 낮다

6002 2RS 로저 P5

제품 설명

비동기 모터를 위한 6001ZZ, 6001 2RS, 6002-2RS P5 고속 저잡음을 베어링 산업용 전동기

산업용 전기 모터의 기술 매개변수(비동기 모터)볼 베어링:

6000 시리즈

기초적인 베어링 아니요.	지루한		외경 D		폭W		반경 r		기본하중 등급 KN		최대 실행 아웃 속도		무게 kg/개
									기본하중 등급 KN		최대 실행 아웃 속도
									동적	공전	유지	기름
									동적	공전	유지	기름
	mm	인치	mm	인치	mm	인치	mm	인치	기음	기음_영형	r/분	r/분
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116

사용자 정의산업용 전기 모터:

방패에 브랜드(로고, 삽화)를 인쇄하거나 방패에 브랜드를 레이저로 조각할 수 있습니다.
우리는 귀하의 디자인에 따라 포장을 맞춤화할 수 있습니다.

포장 옵션 산업용 전기 모터

깊은 홈 볼 베어링은 일반적으로 두 가지 포장 옵션으로 제공됩니다.
- 단일 포장: 각 베어링을 개별 포장하여 보호 및 취급 용이성을 보장합니다.
- 산업용 포장: 대량으로 대량포장이 가능하여 산업용으로 적합하며, 경제성이 뛰어납니다.
- 또한 제조업체에서는 종종 승인합니다.맞춤 포장특정 고객 요구 사항을 충족하기 위한 요청.

볼베어링의 기타 기술 데이터

ABEC 5 6001-ZZ 베어링 저소음 6002-2RS 베어링 P5 비동기 모터용 1

ABEC-1 공차 등급 ABEC-1(P0)

내부 링									허용오차(um/s)
dmm		Δdmp		9	Vdp²)0,1 직경 시리즈	2,3,4	Vdmp	기아	ΔB		VBS
dmm		Δdmp		9	Vdp²)0,1 직경 시리즈	2,3,4	Vdmp	기아	ΔB		VBS
~ 위에	포함	높은	낮은	최대			최대	최대	높은	낮은	최대
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

외부 링									허용오차(um/s)
Dmm		Δdmp		VDp²)⁴) 개방형 베어링 직경 시리즈			캡이 있는 베어링²)³)	Vdmp	기아	ΔB		VBS
Dmm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	기아	ΔB		VBS
~ 위에	포함	높은	낮은	최대				최대	최대	높은	낮은	최대
1)2.5	6	0	-8	10	8	6	10	6	15	동일한 베어링 내륜의 ΔBs 및 VBs와 동일
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3공차 등급ABEC-3(P6)

내부 링									허용오차(um/s)
dmm		Δdmp		9	Vdp²)0,1 직경 시리즈	2,3,4	Vdmp	기아	ΔB		VBS
dmm		Δdmp		9	Vdp²)0,1 직경 시리즈	2,3,4	Vdmp	기아	ΔB		VBS
~ 위에	포함	높은	낮은	최대			최대	최대	높은	낮은	최대
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

외부 링									허용오차(um/s)
Dmm		Δdmp		VDp²)⁴) 개방형 베어링 직경 시리즈			캡이 있는 베어링²)³)	Vdmp	기아	ΔB		VBS
Dmm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	기아	ΔB		VBS
~ 위에	포함	높은	낮은	최대				최대	최대	높은	낮은	최대
1)2.5	6	0	-7	9	7	5	9	5	8	동일한 베어링 내륜의 ΔBs 및 VBs와 동일
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5공차 등급ABEC-5 (P5)

내부 링									허용오차(um/s)
dmm		Δdmp		Vdp²)직경 시리즈		Vdmp	기아	SD	누나³⁾	ΔB	VBS
dmm		Δdmp		9	0,1,2,3,4	Vdmp	기아	SD	누나³⁾	ΔB	VBS
~ 위에	포함	높은	낮은	최대		3	최대	최대	최대	높은	낮은	최대
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

외부 링									허용오차(um/s)
Dmm		Δdmp		Vdp²)직경 시리즈		Vdmp	기아	SD⁴⁾SD1⁵⁾	바다⁴⁾⁵⁾	ΔB		VBS
Dmm		Δdmp		9	0,1,2,3,4	Vdmp	기아	SD⁴⁾SD1⁵⁾	바다⁴⁾⁵⁾	ΔB		VBS
~ 위에	포함	높은	낮은	최대			최대	최대	최대	높은	낮은	최대
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7공차 등급ABEC-7(P4)

내부 링												허용오차(um/s)
dmm		Δdmp		Δds		Vdp²)직경 시리즈		Vdmp	기아	SD	시아	ΔB		VBS
dmm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	기아	SD	시아	ΔB		VBS
~ 위에	포함	높은	낮은	높은	낮은	최대		최대	최대	최대	최대	높은	낮은	낮은	최대
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

외부 링												허용오차(um/s)
Dmm		Δdmp		Δds		Vdp²)직경 시리즈		Vdmp	기아	SD	시아	ΔB		VBS
Dmm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	기아	SD	시아	ΔB		VBS
~ 위에	포함	높은	낮은	높은	낮은	최대		최대	최대	최대	최대	높은	낮은	최대
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	동일한 베어링 내륜의 ΔBs 및 VBs와 동일		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

단일 베어링의 진동에 대한 공차 데이터

디	다섯			V1			V2			V3			V4
mm	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

단일 베어링의 최대 진동 가속도

디	직경 시리즈(0)				직경 시리즈(2)					직경 시리즈(3)
mm	지	Z1	Z2	Z3	지	Z1	Z2	Z3	Z4	지	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

태그:

전기 모터 베어링

딥 그루브 볼베어링

6000 시리즈 베어링

6200시리즈 베어링

6300시리즈 베어링

6800 시리즈 베어링

6900시리즈 베어링

고 정밀도 태도

P6 태도

P5 태도

P4 베어링

미니어처 베어링

비 표준 베어링

전기 모터 베어링

딥 그루브 볼베어링

6000 시리즈 베어링

6200시리즈 베어링

6300시리즈 베어링

6800 시리즈 베어링

6900시리즈 베어링

고 정밀도 태도

P6 태도

P5 태도

P4 베어링

미니어처 베어링

비 표준 베어링

제품 세부 정보

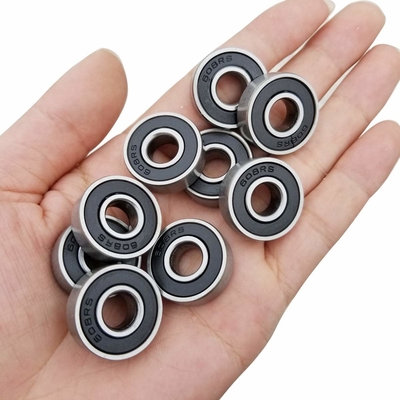

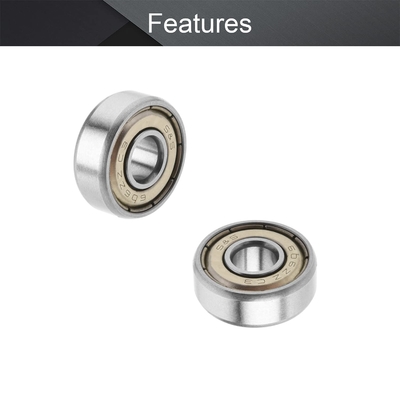

ABEC 5 6001-ZZ 베어링 저소음 6002-2RS 베어링 P5 비동기 모터용

ABEC 5 6001ZZ 로저

6001ZZ 소음도 낮다

6002 2RS 로저 P5

비동기 모터를 위한 6001ZZ, 6001 2RS, 6002-2RS P5 고속 저잡음을 베어링 산업용 전동기

포장 옵션 산업용 전기 모터

제품 세부 정보

전기 모터 베어링

딥 그루브 볼베어링

6000 시리즈 베어링

6200시리즈 베어링

6300시리즈 베어링

6800 시리즈 베어링

6900시리즈 베어링

고 정밀도 태도

P6 태도

P5 태도

P4 베어링

미니어처 베어링

비 표준 베어링

ABEC 5 6001-ZZ 베어링 저소음 6002-2RS 베어링 P5 비동기 모터용

ABEC 5 6001ZZ 로저

6001ZZ 소음도 낮다

6002 2RS 로저 P5

비동기 모터를 위한 6001ZZ, 6001 2RS, 6002-2RS P5 고속 저잡음을 베어링 산업용 전동기

포장 옵션 산업용 전기 모터
