6203 2RS 유니버설 표준 사이즈 깊은 굴레 구슬 베어링 공장 가격

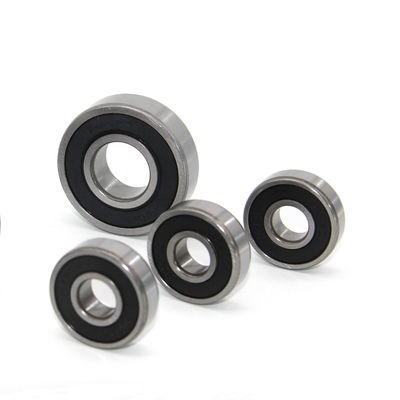

Name: 6203 2RS 유니버설 표준 사이즈 깊은 굴레 구슬 베어링 공장 가격
Brand: Ningbo Kent Bearing Co., Ltd
SKU: 6203, 6203ZZ, 6203-2RS
Availability: InStock

브랜드 이름:	BUGAO
모델 번호:	6203, 6203ZZ, 6203-2RS
MOQ:	1,000 PC
가격:	협상 가능
배달 시간:	20 내지 30 일
지불 조건:	T/T

자세한 정보

제품 설명

자세한 정보

원래 장소:

닝보, 중국

인증:

ISO 9001:2015

베어링 이름:

전기 모터 베어링

베어링 재료:

베어링 스틸, 스테인레스 스틸, 세라믹 등

베어링의 정밀도:

P0, P6, P5, P4

공차 등급:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

베어링의 물개 및 셰일드:

개방형, Z, ZZ, RZ, 2RZ, RS, 2RS

베어링의 소음 수준:

Z1V1, Z2V2, Z3V3, Z4V4

베어링의 허가:

C2, C0, C3, C4

베어링 유형:

단일 열 딥 그루브 볼베어링

HS 코드:

8482102000

OEM 서비스:

커스터마이징을 환영했습니다

포장 세부 사항:

단일/개인 포장, 산업/튜브 포장

공급 능력:

연간 30,000,000 PC

강조하다:

P5 전기 모터 베어링

전기 모터 베어링 6203 2RS

6203 ZZ 레이어 조용

제품 설명

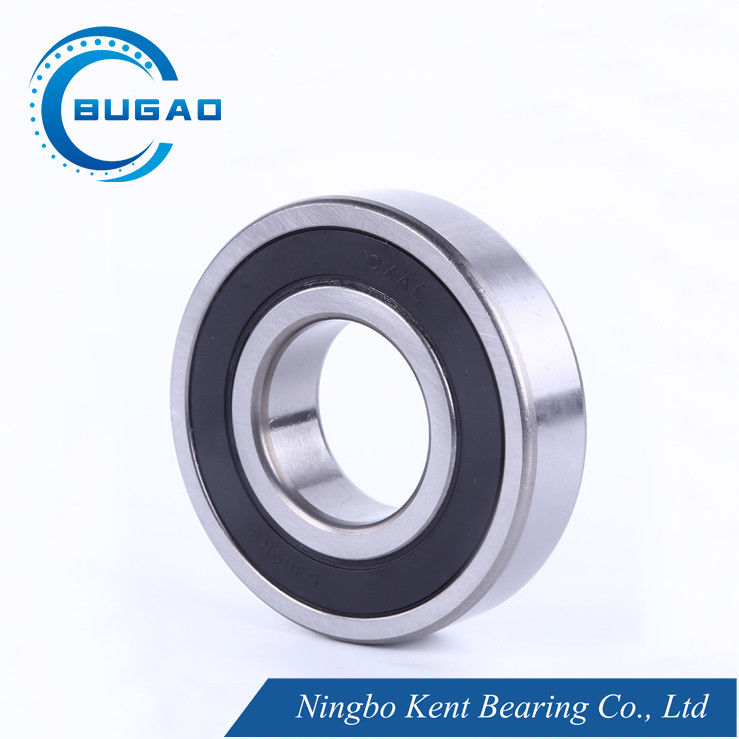

6203 2RS 유니버설 표준 사이즈 깊은 굴레 구슬 베어링 공장 가격

산업용 모터 볼 베어링은 모델 608에서 6003까지 미니 사이즈로 나눌 수 있습니다.629~6203, 6300~6303중간 크기 6003 ~ 6006, 6203 ~ 6206, 6303 ~ 6306; 및 큰 크기. 내구성 및 긴 수명으로 특징입니다.

산업열차 모터 (변속기 케이스, 변속기 모터) 구슬 굴지의 기술적 매개 변수:

6200시리즈 베어링 매개 변수

기본 류류 - 아니	도공 d		외부 지름 D		너비 W		반지름 r		기본 부하량 KN		최대 실행 속도		무게 1kg/pc
	mm	인치	mm	인치	mm	인치	mm	인치	동적	정적	기름	석유
									동적	정적	기름	석유
									C	C_오	r/min	r/min
627	7	0.2756	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.013
628	8	0.3149	24	0.9448	8	0.3149	0.3	0.012	4	1.59	24000	32000	0.017
629	9	0.3543	26	1.0236	8	0.3149	0.3	0.012	4.55	1.96	22000	30000	0.02
6200	10	0.3937	30	1.1811	9	0.3543	0.6	0.024	5.1	2.39	19000	26000	0.032
6201	12	0.4724	32	1.2598	10	0.3937	0.6	0.024	6.1	2.75	18000	24000	0.037
6202	15	0.5906	35	1.3780	11	0.4331	0.6	0.024	7.75	3.6	17000	22000	0.045
6203	17	0.6693	40	1.5748	12	0.4724	0.6	0.024	9.6	4.6	16000	20000	0.066
6204	20	0.7874	47	1.8504	14	0.5512	1.0	0.039	12.8	6.65	14000	18000	0.106
6205	25	0.9843	52	2.0470	15	0.5906	1.0	0.039	14	7.85	12000	16000	0.128
6206	30	1.1811	62	2.4409	16	0.6299	1.0	0.039	19.5	11.3	10000	13000	0.199
6207	35	1.3780	72	2.8346	17	0.6693	1.1	0.043	25.7	15.3	8800	10000	0.287
6208	40	1.5748	80	3.1496	18	0.7087	1.1	0.043	29.1	17.8	7700	9200	0.367
6209	45	1.7717	85	3.3465	19	0.7480	1.1	0.043	32.5	20.4	6800	8200	0.416
6210	50	1.9685	90	3.5433	20	0.7874	1.1	0.043	35	23.2	6100	7300	0.462
6211	55	2.1654	100	3.9370	21	0.8268	1.5	0.059	43.5	29.2	5500	6600	0.602
6212	60	2.3622	110	4.3307	22	0.8661	1.5	0.059	52.5	36	5000	6000	0.789
6213	65	2.5591	120	4.7244	23	0.9055	1.5	0.059	58.5	40.5	4800	5800	0.99
6214	70	2.7559	125	4.9213	24	0.9449	1.5	0.059	63.7	45	4600	5600	1.1
6215	75	2.9528	130	5.1181	25	0.9843	1.5	0.059	68.9	49	4400	5400	1.2

구슬 굴지의 응용:


사용자 정의:

우리는 당신의 브랜드를 (로고, 예술 작품) 방패에 인쇄하거나 레이저로 방패에 당신의 브랜드를 grave 할 수 있습니다.
우리는 당신의 디자인에 따라 패키지를 사용자 정의 할 수 있습니다.
모든 저작권은 고객 소유이고 우리는 어떤 정보도 공개하지 않겠다고 약속했습니다.

우리는 고품질의 깊은 굴곡 구슬 베어링을 생산하기 위해 고탄소 크롬 베어링 스틸 (GCr15) 을 사용하고 있으며, 베어링을 만들기 위해 스테인리스 스틸과 같은 사용자 정의 된 재료를 받아들이고 있습니다.

포장 및 운송:

깊은 굴레 구슬 베어링은 안전하게 개별적으로 포장되거나 튜브 포장 또는 사용자 정의 포장으로 포장됩니다
운송 방법은 협상 가능합니다.

6203 2RS 유니버설 표준 사이즈 깊은 굴레 구슬 베어링 공장 가격 2

구슬 굴지의 다른 기술적 데이터

6203 2RS 유니버설 표준 사이즈 깊은 굴레 구슬 베어링 공장 가격 3

ABEC-1 허용급 ABEC-1 (P0)

내부 고리									용도 (um/s)
d mm		Δdmp		9	Vdp2) 0,1 지름 시리즈	2,3,4	Vdmp	기아	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 지름 시리즈	2,3,4	Vdmp	기아	ΔBs		Vbs
끝	그 중	높은	낮은	최대			최대	최대	높은	낮은	최대
1) 06	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

외부 반지									용도 (um/s)
D mm		Δdmp		VDp²)⁴) 오픈 베어링 직경 시리즈			뚜?? 이 있는 베어링²)³)	Vdmp	기아	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	기아	ΔBs		Vbs
끝	그 중	높은	낮은	최대				최대	최대	높은	낮은	최대
1) 2.5	6	0	-8	10	8	6	10	6	15	같은 레이어링의 내부 고리의 ΔB와 VB와 동일합니다.
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18세	23	23	14	30	14	40

ABEC-3허용급ABEC-3 (P6)

내부 고리									용도 (um/s)
d mm		Δdmp		9	Vdp2) 0,1 지름 시리즈	2,3,4	Vdmp	기아	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 지름 시리즈	2,3,4	Vdmp	기아	ΔBs		Vbs
끝	그 중	높은	낮은	최대			최대	최대	높은	낮은	최대
11.06	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

외부 반지									용도 (um/s)
D mm		Δdmp		VDp²)⁴) 오픈 베어링 직경 시리즈			뚜?? 이 있는 베어링²)³)	Vdmp	기아	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	기아	ΔBs		Vbs
끝	그 중	높은	낮은	최대				최대	최대	높은	낮은	최대
1) 2.5	6	0	-7	9	7	5	9	5	8	같은 레이어링의 내부 고리의 ΔB와 VB와 동일합니다.
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5허용급ABEC-5 (P5)

내부 고리									용도 (um/s)
d mm		Δdmp		Vdp2) 지름 시리즈		Vdmp	기아	Sd	여보³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	기아	Sd	여보³⁾	ΔBs	Vbs
끝	그 중	높은	낮은	최대		3	최대	최대	최대	높은	낮은	최대
1) 06	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

외부 반지									용도 (um/s)
D mm		Δdmp		Vdp2) 지름 시리즈		Vdmp	기아	SD⁴⁾SD1⁵⁾	바다^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	기아	SD⁴⁾SD1⁵⁾	바다^{4) 5)}	ΔBs		Vbs
끝	그 중	높은	낮은	최대			최대	최대	최대	높은	낮은	최대
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7허용급ABEC-7 (P4)

내부 고리												용도 (um/s)
d mm		Δdmp		Δds		Vdp2) 지름 시리즈		Vdmp	기아	Sd	시아	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	기아	Sd	시아	ΔBs		Vbs
끝	그 중	높은	낮은	높은	낮은	최대		최대	최대	최대	최대	높은	낮은	낮은	최대
1) 06	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

외부 반지												용도 (um/s)
D mm		Δdmp		Δds		Vdp2) 지름 시리즈		Vdmp	기아	Sd	시아	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	기아	Sd	시아	ΔBs		Vbs
끝	그 중	높은	낮은	높은	낮은	최대		최대	최대	최대	최대	높은	낮은	최대
1) 2.5	6	0	-4	0	-4	4	3	2	3	4	5	같은 레이어링의 내부 고리의 ΔB와 VB와 동일합니다.		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

단일 베어링의 진동에 대한 허용량 데이터

D	V			V1			V2			V3			V4
mm	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은	낮은	중간	높은
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

단일 베어링의 최대 진동 가속

D	직경 시리즈 ((0)				직경 시리즈 ((2)					직경 시리즈 ((3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
